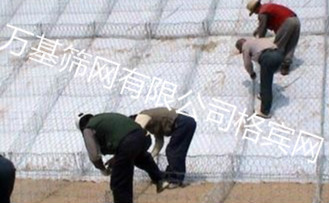

 左图是修建防洪堤工程施工图
石笼网修建堤坝的新技术： 先将防渗土工布（图中石笼网箱下边的白布）覆盖在开出沟槽的河堤上，再将金属网笼子摆放槽中，然后往网笼中铺填石块。等石块铺满，再将网盖盖上，一段堤基就算完工了。
这种修建方法简单快捷，省工省时且节省工程总造价三分之一资金的修堤筑坝方法，是江西省从国外引进的“石笼网”修筑堤坝新技术。石笼网可以保证30—50年在水下不生锈，石块放在这种网箱中，自然压紧，非常牢固。同时，在人为和自然因素的双重作用下，石块之间的缝隙不断被泥土充填，植物种子逐渐在石块之间的泥土中生根发芽，茁壮生长，根系牢牢固定石块和泥土。这样，即对边坡实现了防护和绿化，又改善生态、保持水土效果显著。而那层白色的布学名叫“防渗土工布”，能防止河堤上的水土流失。采用此新技术建设的河堤既生态环保，又安全实用。
石笼网箱具体安装步骤和技巧：
1、将石笼网错缝摆设就位,避免出现纵向贯通缝。
2、将石笼网四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时) 或框线与网笼的双扭结边(缝合格栅时) 螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm。
3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装石笼网下部边框将其固定在底层的石笼网上,同一层相邻的石笼网也应用绑线相互系牢,使石笼网连成一体。
4、在某单元工程的同一水平层施工时,应将石笼网全部就位后才开始填充卵石,为了防止石笼网变形,相邻两个石笼网(包括同一石笼网的相邻格室) 的填石高差不应大于35 cm;
5、石笼网安装前,应适当修整岸坡及地面,并尽可能保持岸坡原有形状,但不应有明显的隆起和凹陷。
6、填充的卵石在河漫滩上选取,其抗压强度应满足设计要求,卵石粒径应在8～20 cm之间,并要求大小搭配合理以达到设计要求的空隙度和保证石笼网的直线外形。
|
